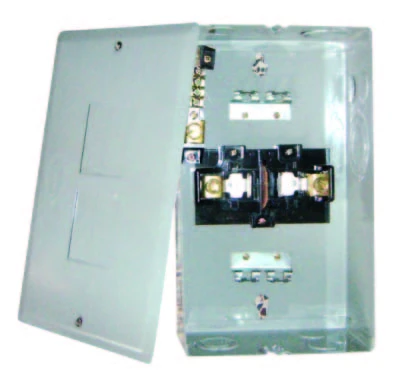

GTYE-4F là trung tâm tải gắn phẳng 4 mạch được thiết kế cho nội thất hoàn thiện, nơi không gian bị hạn chế và tầm nhìn là điều tối quan trọng. Vỏ 125A nhỏ gọn của nó nằm gọn trong các hốc tường tiêu chuẩn, khiến nó trở thành lựa chọn lý tưởng cho các căn hộ nhỏ, dãy phòng boutique và các căn hộ phụ kiện.

Sự miêu tả

Trung tâm tải gắn phẳng 4 mạch này biến mất hoàn toàn trong các bức tường hoàn thiện, chỉ tạo ra một-cửa có cấu hình thấp cho không gian có người sử dụng - một lợi thế khác biệt trong phòng khách, hành lang và hành lang văn phòng, nơi các tấm bề mặt nhô ra sẽ cản trở khoảng trống lối đi. Mặc dù có diện tích nhỏ gọn phía trước nhưng bên trong vẫn cung cấp không gian máng xối rộng rãi để định tuyến dây dẫn có trật tự trong các khoang chứa chật hẹp.

Được chế tạo từ thép mạ kẽm điện-1,2–1,5 mm với lớp sơn tĩnh điện polyester bền bỉ, bảng gắn phẳng 4 mạch này có khả năng chống ăn mòn và hư hỏng cơ học. Nó chấp nhận các cầu dao THQL phích cắm 1” tiêu chuẩn, bao gồm các thanh nối đất và trung tính bằng đồng, đồng thời có tính năng loại trực tiếp ở tất cả các phía - mang lại hiệu suất-chuyên nghiệp trong một gói tiết kiệm không gian-kín đáo.

Mca dao	GTye-4F
Rđiện áp tham chiếu	120/240VAC
Rdòng điện tham chiếu	125A
Số lượng mạch	4*1″
Whệ thống kích thích	1 pha
Loại trực tiếp	Cung cấp trên tất cả các mặt của bao vây
Cđầu nối	đồng
Ichất cách điện	Nhiệt độ cao, Polycarbonate
Loại mặt trước	Tuôn ra
Bao vây	Thép 1,2-1,5 mm/thép mạ kẽm

Đặc trưng

· Thiết kế gắn phẳng tích hợp liền mạch vào các bức tường hoàn thiện để mang lại vẻ ngoài gọn gàng,{0}}có cấu hình thấp

·Vỏ-bằng thép mạ kẽm điện tử (1,2-1,5 mm) với lớp sơn tĩnh điện polyester mờ chống ăn mòn và hư hỏng cơ học

·Chấp nhận phích cắm 1" tiêu chuẩn-trong bộ ngắt mạch loại THQL để có khả năng tương thích rộng

· Bao gồm thanh trung tính bằng đồng và thanh nối đất để liên kết và nối đất đáng tin cậy

·Bố cục bên trong-được sắp xếp hợp lý giúp giảm thiểu tình trạng dồn dây vào dây và tăng cường quản lý nhiệt hiệu quả

·Bộ tách-nhiều bên (trên, dưới, hai bên) đơn giản hóa việc định tuyến ống dẫn trong các khoang đinh kín

·NEMA Loại 1 được xếp hạng để sử dụng trong nhà khô ráo

·Giá đỡ thư mục mạch gắn trên cửa- để dễ dàng ghi nhãn và bảo trì

Ứng dụng chính

Căn hộ nhỏ gọn và căn hộ studio với không gian tường hạn chế

Cửa hàng bán lẻ nhỏ và khu vực tiếp tân

Cải tạo tầng hầm và hoàn thiện các phòng tiện ích

Các dãy văn phòng nhỏ và-không gian làm việc chung

Nhà khách và đơn vị nhà ở phụ kiện (ADU)

Bảng thông số kỹ thuật sản phẩm

Số sản phẩm	Loại mặt trước	Xếp hạng Ampe chính	Điện áp định mức (V)	Số cách
GTYE-2SP	Bề mặt	125	120/240	2
GTYE-2S	Bề mặt	125	120/240	2
GTYE-4F	Tuôn ra	125	120/240	4
GTYE-8F	Tuôn ra	125	120/240	8
GTYE-12F	Tuôn ra	125	120/240	12
GTYE-16F	Tuôn ra	125	120/240	16
GTYE-20F	Tuôn ra	125	120/240	20
GTYE-24F	Tuôn ra	125	120/240	24
GTYE-30F	Tuôn ra	125	120/240	30
GTYE-36F	Tuôn ra	125	120/240	36

Câu hỏi thường gặp

Hỏi: Thay vào đó, GTYE{1}}4F có thể được gắn trên bề mặt không?

Đáp: GTYE-4F được thiết kế để lắp phẳng. Đối với các ứng dụng gắn trên bề mặt, vui lòng chọn kiểu GTYE-2S hoặc GTYE-2SP hoặc dòng sản phẩm khác.

Hỏi: Công suất 4{3}}có thể hỗ trợ cả ổ cắm chung 120 V và các thiết bị công suất cao 240 V như máy điều hòa không khí hoặc máy sấy không?

Đáp: Có, nhưng cần phải lập kế hoạch cẩn thận. GTYE-4F cung cấp bốn vị trí 1 inch. Bộ ngắt 240 V hai cực chiếm hai vị trí, để lại hai vị trí cho mạch nhánh 120 V. Do đó, 4F phù hợp với các dãy phòng nhỏ gọn hoặc ADU nơi đèn/ổ cắm cùng tồn tại với một thiết bị 240 V duy nhất (ví dụ: một bộ AC nhỏ). Nếu dự kiến có nhiều tải 240 V, hãy nâng cấp lên GTYE-8F hoặc lớn hơn.

Câu hỏi: Làm cách nào để đảm bảo tính liên tục của mặt đất khi lắp tấm-vỏ bọc bằng thép vào tường? Có cần thêm dây dẫn nối đất bên trong hốc tường không?

Trả lời: Vỏ thép phải được liên kết chắc chắn với mặt đất của hệ thống thông qua Dây dẫn nối đất thiết bị (EGC). GTYE-4F bao gồm một thanh nối đất bằng đồng bên trong; chỉ cần nối dây nối đất (thường là đồng trần hoặc cách điện màu xanh lá cây) vào thanh này. Không cần thêm dây nối đất chuyên dụng bên trong hốc tường, nhưng điện trở đường dẫn từ bảng điều khiển đến điểm nối đất chính của tòa nhà phải đáp ứng các yêu cầu về mã địa phương (ví dụ: NEC 250.4(A)(5)).

Hỏi: Nếu sau này tôi cần nhiều mạch hơn, tôi có thể nâng cấp từ 4F lên 8F hoặc 12F lớn hơn mà không làm hỏng tường không?

Trả lời: Không thể trao đổi trực tiếp. GTYE-4F, 8F và 12F sử dụng các kích thước hộp khác nhau; 8F và 12F yêu cầu lỗ khoét thô lớn hơn{13}}và độ sâu thành lớn hơn. Nếu hốc tường và khung quá khổ trong quá trình xây dựng ban đầu, bạn có thể loại bỏ 4F và mở rộng lỗ mở để có tấm lớn hơn. Nếu không, việc cắt vách thạch cao bổ sung và sửa đổi đinh tán sẽ là cần thiết. Chúng tôi khuyên bạn nên đánh giá nhu cầu mở rộng trong tương lai ở giai đoạn lập kế hoạch; việc chọn GTYE-8F hoặc GTYE-12F ngay từ đầu sẽ tiết kiệm chi phí hơn nếu dự đoán được sự tăng trưởng.
